Comment optimiser la conception d'un dissipateur thermique en aluminium extrudé ?

En tant que fournisseur chevronné de dissipateurs thermiques en aluminium extrudé, j'ai été témoin du rôle essentiel que jouent ces composants dans diverses industries, de l'électronique à l'automobile. L'optimisation de la conception d'un dissipateur thermique en aluminium extrudé ne consiste pas seulement à améliorer les performances ; il s'agit de répondre aux exigences en constante évolution de la technologie moderne. Dans ce blog, je partagerai des idées sur la façon d'optimiser la conception d'un dissipateur thermique en aluminium extrudé, en m'appuyant sur mes années d'expérience dans le domaine.

Comprendre les bases des dissipateurs thermiques en aluminium extrudé

Avant de se lancer dans l'optimisation, il est essentiel de comprendre les principes fondamentaux des dissipateurs thermiques en aluminium extrudé. L'extrusion est un processus de fabrication dans lequel l'alliage d'aluminium est forcé à travers une matrice pour créer une forme de section transversale spécifique. Ce procédé permet de réaliser des dissipateurs aux géométries complexes et efficaces. L'aluminium est le matériau de choix pour les dissipateurs thermiques en raison de son excellente conductivité thermique, de sa légèreté et de sa résistance à la corrosion.

L'une des fonctions principales d'un dissipateur thermique est de transférer la chaleur d'une source de chaleur, telle qu'un microprocesseur ou un transistor de puissance. L'efficacité de ce transfert de chaleur est mesurée par une propriété appelée résistance thermique. Une résistance thermique plus faible signifie de meilleures capacités de transfert de chaleur.

Facteurs affectant la conception des dissipateurs thermiques en aluminium extrudé

Conception des ailerons

Les ailettes sont l'élément le plus important d'un dissipateur thermique et leur conception a un impact significatif sur les performances du dissipateur thermique. Le nombre, la hauteur, l’épaisseur et l’espacement des ailettes jouent tous un rôle dans la dissipation thermique.

L'augmentation du nombre d'ailettes peut augmenter la surface disponible pour le transfert de chaleur. Il y a cependant une limite à cette approche. Si les ailettes sont trop rapprochées, cela peut gêner la circulation de l’air, réduisant ainsi l’efficacité globale du transfert de chaleur. Une bonne règle de base est de maintenir un pas d’aileron approprié (la distance entre les ailerons adjacents).

La hauteur des ailerons affecte également les performances. Les ailettes plus hautes offrent généralement plus de surface pour le transfert de chaleur. Mais des ailettes plus hautes peuvent également être plus susceptibles de se plier et augmenter la taille et le poids global du dissipateur thermique.

L'épaisseur des ailerons est un autre facteur crucial. Des ailettes plus épaisses peuvent conduire la chaleur plus efficacement de la base à la pointe, mais elles réduisent également le nombre d'ailettes pouvant être placées sur le dissipateur thermique, réduisant ainsi la surface totale.

Conception de base

La base du dissipateur thermique est en contact direct avec la source de chaleur. Sa conception et sa qualité sont essentielles pour un transfert de chaleur efficace. Une base plate et lisse assure un contact maximal avec la source de chaleur, minimisant la résistance thermique à l'interface.

L'épaisseur de la base compte également. Une base plus épaisse peut répartir la chaleur plus uniformément sur le dissipateur thermique, mais elle ajoute du poids et du coût. Il faut donc trouver un équilibre entre l’épaisseur de la base et les exigences de performance.

Sélection des matériaux

Comme mentionné précédemment, l’aluminium est le matériau le plus couramment utilisé pour les dissipateurs thermiques. Cependant, différents alliages d'aluminium ont des conductivités thermiques et des propriétés mécaniques différentes. Par exemple, l’alliage d’aluminium 6063 est apprécié pour sa bonne extrudabilité et sa conductivité thermique modérée. D’un autre côté, l’alliage d’aluminium 1050 a une conductivité thermique plus élevée mais est moins solide et plus difficile à extruder.

Le choix de l'alliage dépend des exigences spécifiques de l'application, telles que la charge thermique, la résistance mécanique et le coût.

Stratégies d'optimisation

Analyse numérique de la dynamique des fluides (CFD)

L'analyse CFD est un outil puissant pour optimiser la conception des dissipateurs thermiques en aluminium extrudé. Il permet aux ingénieurs de simuler le flux d'air autour du dissipateur thermique et de prédire les performances de transfert de chaleur. En utilisant la CFD, nous pouvons tester différentes géométries d'ailettes, débits d'air et autres paramètres de conception sans avoir à construire de prototypes physiques.

Par exemple, nous pouvons utiliser la CFD pour déterminer le pas et la hauteur optimaux des ailettes pour une condition de débit d'air donnée. Nous pouvons également identifier les zones potentielles de mauvaise circulation de l’air et modifier la conception en conséquence.

Optimisation géométrique

En tirant parti des techniques d’extrusion avancées, nous pouvons créer des géométries plus complexes et plus efficaces. Par exemple, nous pouvons concevoir des ailerons de forme effilée. Les ailettes coniques peuvent améliorer la circulation de l'air en réduisant la chute de pression à travers le dissipateur thermique.

Une autre optimisation géométrique est l'utilisation de micro-ailettes. Les micro-ailettes peuvent augmenter considérablement la surface du dissipateur thermique sans augmenter substantiellement sa taille. Ils sont particulièrement efficaces dans les applications où l'espace est limité.

Traitement de surface

Le traitement de surface peut améliorer les performances de transfert de chaleur d'un dissipateur thermique en aluminium extrudé. L'anodisation, par exemple, peut augmenter l'émissivité de la surface de l'aluminium, lui permettant ainsi de rayonner la chaleur plus efficacement. Le revêtement en poudre peut également améliorer l’apparence et la résistance à la corrosion du dissipateur thermique.

Industrie – Considérations spécifiques

Électronique

Dans l'industrie électronique, où l'espace est souvent limité, il est crucial de minimiser la taille du dissipateur thermique tout en conservant des performances élevées. Les concepteurs doivent se concentrer sur l’optimisation de la densité des ailerons et sur l’utilisation de géométries compactes. De plus, avec la densité de puissance croissante des composants électroniques, le dissipateur thermique doit être capable de gérer des charges thermiques plus élevées.

Consultez notreDissipateur thermique en aluminium menéproduits spécialement conçus pour répondre aux exigences des systèmes d’éclairage LED. Ces dissipateurs thermiques sont optimisés pour une dissipation thermique efficace dans un format compact.

Automobile

Dans l'industrie automobile, les dissipateurs thermiques sont utilisés dans diverses applications, telles que l'électronique de puissance pour les véhicules électriques. L'environnement de fonctionnement difficile, notamment les températures élevées, les vibrations et l'exposition à l'humidité, nécessite des dissipateurs thermiques dotés d'une résistance mécanique et d'une résistance à la corrosion élevées.

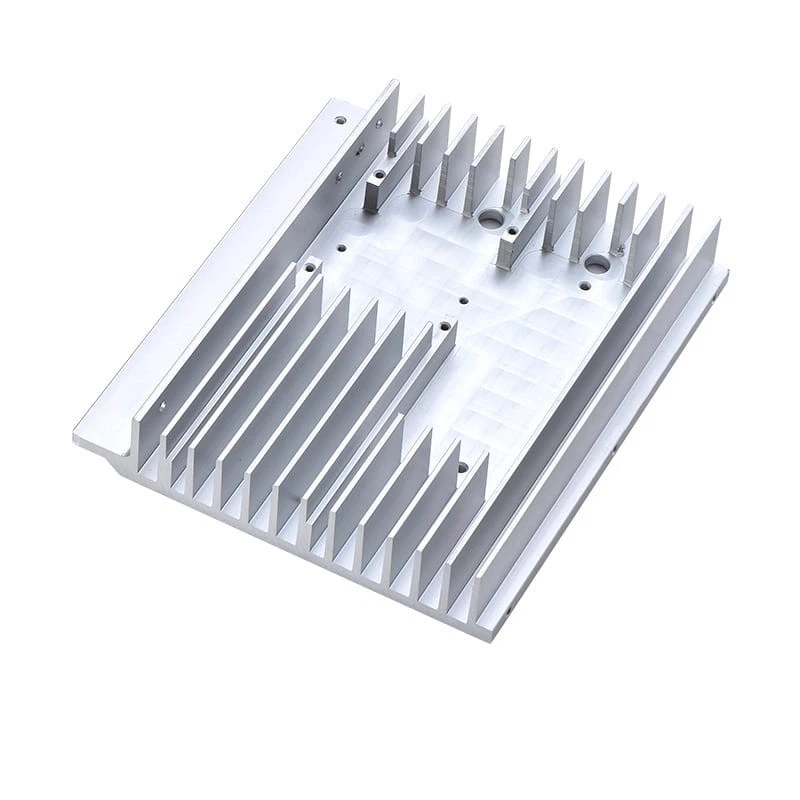

NotreExtrusion de dissipateur thermique en aluminiumles produits sont bien adaptés aux applications automobiles. Ils sont fabriqués à partir d'alliages d'aluminium de haute qualité et sont soumis à des tests rigoureux pour garantir des performances fiables dans des conditions difficiles.

Industriel

Les applications industrielles impliquent souvent l'électronique de puissance à grande échelle et les machines de grande puissance. Les dissipateurs thermiques de ces applications doivent être capables de dissiper de grandes quantités de chaleur. Cela peut nécessiter des dissipateurs thermiques plus grands avec des conceptions d'ailettes hautes performances et des structures de base efficaces.

NotreExtrusion d'aluminium pour dissipateur de chaleurles solutions sont conçues pour répondre aux exigences exigeantes des applications industrielles. Ils offrent des capacités de transfert de chaleur supérieures et une fiabilité à long terme.

Conclusion

L'optimisation de la conception d'un dissipateur thermique en aluminium extrudé est un processus à multiples facettes qui implique la prise en compte de divers facteurs, de la conception des ailettes et de la base à la sélection des matériaux et au traitement de surface. En utilisant des outils avancés tels que l'analyse CFD et en tenant compte des exigences spécifiques du secteur, nous pouvons créer des dissipateurs thermiques offrant des performances et une fiabilité supérieures.

Si vous êtes à la recherche de dissipateurs thermiques en aluminium extrudé de haute qualité ou si vous avez des exigences de conception spécifiques, je vous encourage à nous contacter. Notre équipe d'experts est prête à travailler avec vous pour optimiser la conception et trouver la meilleure solution pour votre application. Qu'il s'agisse d'un projet électronique à petite échelle ou d'une application industrielle à grande échelle, nous avons les connaissances et l'expérience nécessaires pour répondre à vos besoins. Contactez-nous dès aujourd'hui pour démarrer la discussion sur l'approvisionnement et faire passer votre projet au niveau supérieur.

Références

• Incropera, FP, DeWitt, DP, Bergman, TL et Lavine, AS (2007). Fondamentaux du transfert de chaleur et de masse. Wiley.
• Comité du manuel ASM. (2006). Manuel ASM Volume 2 : Propriétés et sélection : alliages non ferreux et matériaux à usage spécial. ASM International.
